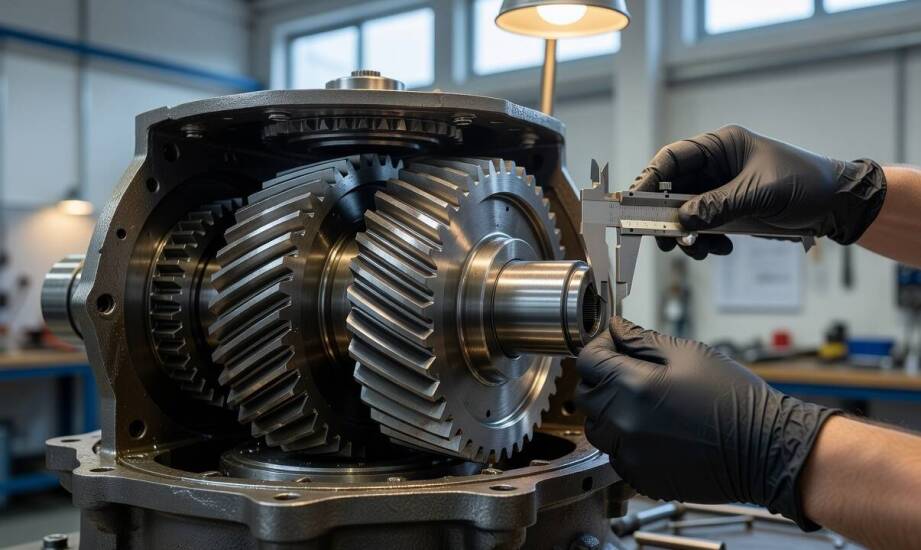

Jak geometria uzębienia w przekładniach walcowych decyduje o ich odporności na przeciążenia w maszynach przemysłowych

Przenoszenie momentu obrotowego między wałami o osiach równoległych za pomocą zazębiających się kół zębatych stanowi fundament napędu wielu maszyn przemysłowych. W zautomatyzowanych liniach produkcyjnych takie rozwiązanie gwarantuje wysoce stabilną pracę w trybie ciągłym. Stały stosunek przełożeń utrzymuje ścisłą synchronizację kolejnych stacji roboczych bez ryzyka nagłych wahań prędkości. Zjawisko to ma ogromne znaczenie w aplikacjach wymagających bezwzględnej precyzji pozycjonowania i powtarzalności cykli. W praktyce inżynierskiej firmy PAWO - ALU SYSTEM często dostrzegamy, że bezawaryjność całego parku maszynowego zależy od prawidłowego zdefiniowania parametrów mechanizmu już na wczesnym etapie inwestycji. Właściwe ukształtowanie zazębienia bezpośrednio wpływa na jego odporność na nagłe przeciążenia oraz zdolność do długotrwałej pracy pod zmiennym obciążeniem dynamicznym. Odpowiednia konfiguracja napędu minimalizuje straty energetyczne i pozwala skutecznie uniknąć przestojów technologicznych.

Geometria uzębienia skośnego a redukcja drgań napędu

Zęby skośne w przekładniach sprawiają, że mechanizm zazębia się niezwykle płynnie i wieloetapowo. Proces ten łagodnie rozkłada obciążenie robocze na znacznie większą powierzchnię kontaktu niż ma to miejsce w standardowych rozwiązaniach z uzębieniem prostym. Taka budowa elementów skutecznie redukuje drgania maszyn i drastycznie obniża poziom emitowanego hałasu. Płynność przenoszenia mocy wzrasta, co bezpośrednio chroni delikatniejsze podzespoły układu sterowania przed przedwczesnym zużyciem wywołanym przez wibracje. Koła zębate walcowe z linią skośną osiągają wyższy współczynnik kontaktu. Równomierny rozkład naprężeń pozwala im znacznie lepiej znosić nagłe skoki zapotrzebowania na moment obrotowy na linii produkcyjnej.

Jednostopniowe układy redukcji zapewniają dużą prostotę konstrukcji oraz maksymalną sprawność energetyczną przy stosunkowo niewielkich wymaganiach dotyczących obniżenia prędkości obrotowej silnika. Konstrukcje wielostopniowe fizycznie łączą kilka par kół zębatych w jednym wytrzymałym korpusie. Połączenie wielu przełożeń umożliwia niezwykle precyzyjne dopasowanie prędkości wyjściowej do specyficznych parametrów konkretnego procesu technologicznego. Znajduje to zastosowanie w ciężkich maszynach pakujących lub precyzyjnych obrabiarkach wymagających bardzo niskich obrotów przy jednoczesnym generowaniu wysokiego momentu. Stopniowanie ułatwia konstruktorom dokładne zestrojenie dynamiki napędu z charakterystyką pracy urządzenia docelowego.

Wpływ chłodzenia i sztywności ramy na trwałość

Współczynnik przeciążenia stanowi kluczowy parametr uwzględniający chwilowe wzrosty zapotrzebowania na moc, które regularnie występują podczas przemysłowej pracy ciągłej. Wartość ta bezpośrednio determinuje optymalny dobór odpowiednich stopów metali oraz dokładnych wymiarów gabarytowych samych zębów. Zbyt wysokie naprężenia mechaniczne w układzie szybko przyspieszają proces zużycia powierzchniowego i zmęczeniowego struktury materiału. Zastosowane w maszynach przemysłowych przekładnie walcowe muszą na co dzień współpracować ze sprawnym układem chłodzenia oleju lub opływającego powietrza. Szybkie odprowadzanie ciepła generowanego przez wewnętrzne tarcie zapobiega krytycznym przegrzaniom układu i znacząco wydłuża żywotność podzespołów. Prawidłowy bilans cieplny mechanizmu decyduje o stabilności filmu olejowego oddzielającego od siebie współpracujące powierzchnie metalowe.

Poprawne osadzenie mechanizmów redukcyjnych w głównym korpusie maszyny wymusza rygorystyczne zachowanie współosiowości wałów wejściowego i wyjściowego. Minimalne odchylenia od wąskich tolerancji podanych przez producenta generują natychmiast asymetryczny rozkład sił. Sztywność ramy montażowej odgrywa tu absolutnie decydującą rolę dla utrzymania zadanej osiowości całego układu napędowego przez wiele lat eksploatacji. Odkształcenia konstrukcji nośnej pod wpływem sił dynamicznych powodują mikroruchy wałów prowadzące do nagłego zniszczenia łożysk tocznych i uszczelnień wargowych. Projektanci bardzo często sięgają po przemysłowe profile aluminiowe o grubych ściankach, które gwarantują wymaganą stabilność geometrii i skutecznie tłumią wibracje przenoszone z silnika elektrycznego na sam reduktor.

Dokładna analiza specyfiki obciążeń roboczych już na etapie planowania linii pozwala inżynierom prawidłowo dobrać optymalną geometrię uzębienia. Odpowiednia konfiguracja w ścisłym połączeniu z wydajnym układem chłodzenia trwale chroni newralgiczne podzespoły przed niszczącymi skutkami przegrzania. Mechanizmy o osiach równoległych zachowują dzięki temu swoją pełną sprawność operacyjną nawet w najbardziej wymagających warunkach współczesnego przemysłu. Kompleksowe podejście do doboru parametrów wejściowych napędu ostatecznie eliminuje ryzyko nieplanowanych przestojów.
